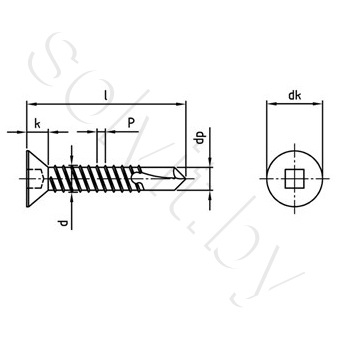

Саморез DIN 7504-O, А2 V
dk, мм | 7,3 | 7,5 | 8,4 | 9,3 |
k, мм | 2,1 | 2,3 | 2,5 | 3 |
P, мм | 1,2 | 1,3 | 1,4 | 1,5 |
dp, мм | 2,8 | 3,1 | 3,6 | 4,1 |
толщина сверления, мм | 0,7-2,25 | 0,7-2,4 | 1,75-3,0 | 1,75-4,4 |
размер шлица V | 1 | 1 | 2 | 2 |
d/l, мм | 3,5 | 3,9 | 4,2 | 4,8 |
13 | 3,5х13 | 4,2х13 | ||
16 | 3,5х16 | 3,9х16 | 4,2х16 | 4,8х16 |
19 | 3,5х19 | 3,9х19 | 4,2х19 | 4,8х19 |
22 | 3,9х22 | 4,2х22 | 4,8х22 | |
25 | 3,5х25 | 3,9х25 | 4,2х25 | 4,8х25 |
32 | 3,9х32 | 4,2х32 | 4,8х32 | |
38 | 4,2х38 | 4,8х38 | ||
45 | 4,2х45 | 4,8х45 | ||
50 | 4,2х50 | 4,8х50 | ||
60 | 4,8х60 | |||
70 | 4,8х70 | |||
80 | 4,8х80 |
