DIN 935

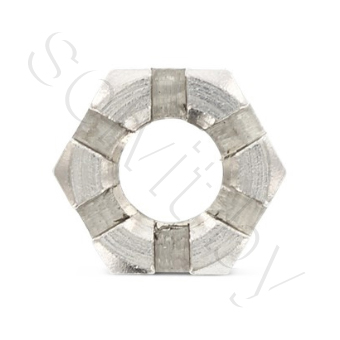

Гайка шестигранная прорезная корончатая нержавеющая

Обозначения:
d — диаметр резьбы
m — высота гайки
w — расстояние от опорной поверхности до основания прорези
n — ширина прорези
e — диаметр описанной окружности
s — размер под ключ

  • ГОСТ 5932, 5918 ISO 7035, 7036, 7037
  • A2
Купить в 1 клик
Категория: Метки: ,

Гайка DIN 935, А2

d шаг резьбы, мм m, мм w, мм n, мм e, мм s, мм
М5 0,8 6 4 1,4 8,79 8
М6 1,0 7,5 5 2 11,05 10
М8 1,25 9,5 6,5 2,5 14,38 13
М10 1,5 12 8 2,8 17,77 16
М12 1,75 15 10 3,5 20,03 18
М14 2,0 16 11 3,5 23,35 21
М16 2,0 19 13 4,5 26,75 24
М18 2,5 21 15 4,5 29,56 27
М20 2,5 22 16 4,5 32,95 30
М22 2,5 26 18 5,5 35,03 32
М24 3,0 27 19 5,5 39,55 36
М27 3,0 30 22 5,5 45,2 41
М30 3,5 33 24 7 50,85 46
